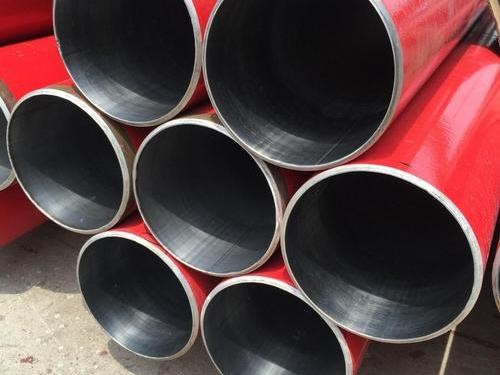

碳钢内衬不锈钢复合管

内衬不锈钢复合管是以镀锌钢管、碳素钢管或合金钢管为基材,采用复合技术在其内表面覆衬一定厚度的不锈钢等耐腐蚀合金管而成的一种双金属复合管道,具有优异的耐腐蚀性和优良的机械性能。

　　特点：

　　1、高结合力，服役中几乎零维护

　　结合力达到0.2-16MPa，高于城镇行业CJ/T192标准和美国石油协会API5LD及中石油天然气SY/T6623标准。比同类产品结合强度更高，性能更稳定。

　　2、防止二次污染

　　有效防止二次污染,确保1Km生命水不受二次污染，水质卫生,符合生活饮用水卫生标准(GB5749)的要求。

　　3、强度高，延长使用寿命

　　有较强抗挤压，抗共振性,降低了管材受到外力冲击而产生渗漏的可能性,避免了因渗漏对水资源产生大量浪费。

　　4、稳定性好，耐高温、耐腐蚀。

　　管材在-20-350℃热膨胀系数几乎一致，热膨胀系数小耐热性高、耐腐蚀。

　　5、节能环保，降低热能损耗。

　　内衬不锈钢管的保温性能是铜材料水管的24倍，大量地节约了热水输送中的热能损耗。

　　6、性价比优，同品质价格低。

　　管材总造价只有薄壁不锈钢管的三分之二价格，紫铜管的五分之—价格。

安装要点

1）、焊接

（1）焊前应采用机械方式及有机溶剂，清除焊缝表面和焊接坡口两侧至少各20mm范围内的油污、锈迹、金属屑、氧化膜及其他污物。

（2）焊条采用A302(E309)不锈钢焊条，焊条规格为φ3.2。

（3）焊接方法

推荐采用手工电弧焊；对要求较高的焊缝可以采用钨极氩弧焊，焊丝采用同E309相同成分的A302焊丝。

（4）焊接程序

先焊复材(不锈钢管)，再焊过渡层，最后焊基材(碳钢管)。

（5）焊接要求

复材焊缝表面应尽可能与复材表面保持平整、光顺。焊接过渡层时，要在保证熔合良好的前提下，尽量减少基材金属的熔入量，即降低熔和比。为此应采用较小直径的焊条或焊丝，及较小的焊接丝能量。对接焊缝的余高应不大于1.5mm。

（6）焊后清理

焊后应仔细清理焊件表面的焊渣、焊瘤飞溅物及其他污物。必要时应对焊缝进行局部修整。焊后清理完毕，应在基材焊缝附近的明显部位打上焊工印记以便日后考查。

2）、法兰连接

（1）采用焊接方法将碳钢法兰焊在管体上。

（2）焊条采用不锈钢焊条。

3）、螺纹连接

（1）适用于DN≤100。

（2）采用管螺纹。

（3）管材与管件连接时，其端面应采用硅胶密封圈密封。

4）、沟槽连接

（1）适用于DN125～500。

（2）沟槽式管接头执行CJ/T 156标准。

（3）采用管表端面防腐措施。
